伊势2024 MCU Macroblock的驱动器IC将LED显示屏推向新高度
105
2024-03-02
Macroblock以“用Macroblock驱动IC将LED显示屏推向新高度”为主题，在2024年集成系统展览会（伊势）上展示了用于不同应用场景的LED显示屏共阴极驱动IC。
演示1：MBI 5762
MBI 5762是一款专为虚拟生产而设计的共阴极驱动芯片。它适用于间距为0.9mm-4.0mm的显示器。通过将通道数增加到48个通道，以取代小间距显示器中高扫描的传统使用，简化了印刷电路板。它不仅可以减少高扫描带来的低灰度均匀性差的问题，还可以通过实现16位灰度和7，680 Hz刷新率来提供更好的画质。此外，MBI 5762可支持高达240 FPS的动态帧率调节，有利于多相机和慢动作拍摄。
疫情过后，LED显示屏行业正在向不同于以往的新商业模式转型。Macroblock不断追求品质创新和卓越，专注于LED显示屏驱动IC，并期望自己引领LED显示屏达到新的高度。

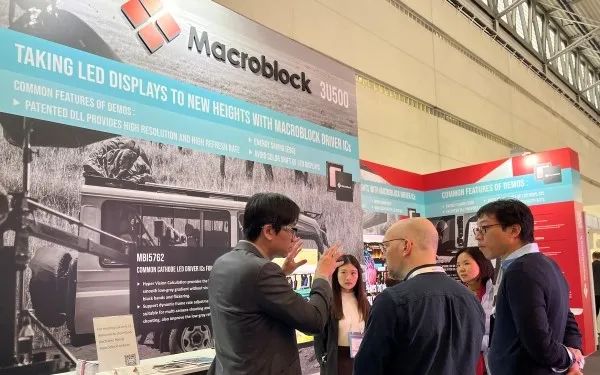

图1宏块演示了不同应用场景下的LED共阴极驱动芯片。
MBI5762和新产品，如MBI5756，在视觉效果方面取得了很大的进步，包括：
1. Hyper Vision Calculation II技术有两个功能，可以更细腻地改善人眼和摄影镜头下的显示图像质量。
（1）低灰度刷新功能：提高低灰度图像的刷新率，显著减少屏幕闪烁。
（2）自适应刷新功能：提高了整体图像的刷新率，大幅减少了黑带/扫描线;同时，MBI 5762还可以支持动态帧率调节，最高可达240 FPS，适合多相机拍摄和慢动作拍摄。
2.改进的图像均匀性，包括更好的垂直条纹、水平条纹、高对比度干扰和块性能。
演示1：MBI 5762
MBI 5762是一款专为虚拟生产而设计的共阴极驱动芯片。它适用于间距为0.9mm-4.0mm的显示器。通过将通道数增加到48个通道，以取代小间距显示器中高扫描的传统使用，简化了印刷电路板。它不仅可以减少高扫描带来的低灰度均匀性差的问题，还可以通过实现16位灰度和7，680 Hz刷新率来提供更好的画质。此外，MBI 5762可支持高达240 FPS的动态帧率调节，有利于多相机和慢动作拍摄。

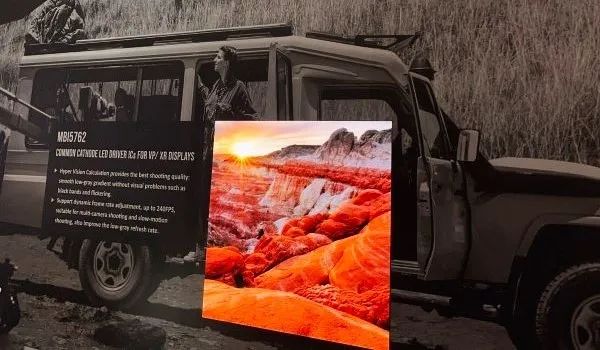

图2 MBI5762的Hyper Vision Calculation II技术提高了人类和摄像机观看的显示质量
演示2：MBI 5754/MBI 5756
MBI 5754是一款用于通用显示器的共阴极LED驱动IC，适用于间距为0.9mm-6.0mm的显示器。它采用行业标准封装SSOP/ QFN，利用内部DLL产生高GCLK频率并降低EMI，并可支持动态帧率调节，最高可达240 FPS，适用于多相机拍摄和慢动作拍摄，同时还提高了低灰度刷新率。MBI 5756是MBI 5754的升级版。MBI 5756提高了垂直条纹、方块等视觉效果的能力。
MBI 5754是一款用于通用显示器的共阴极LED驱动IC，适用于间距为0.9mm-6.0mm的显示器。它采用行业标准封装SSOP/ QFN，利用内部DLL产生高GCLK频率并降低EMI，并可支持动态帧率调节，最高可达240 FPS，适用于多相机拍摄和慢动作拍摄，同时还提高了低灰度刷新率。MBI 5756是MBI 5754的升级版。MBI 5756提高了垂直条纹、方块等视觉效果的能力。

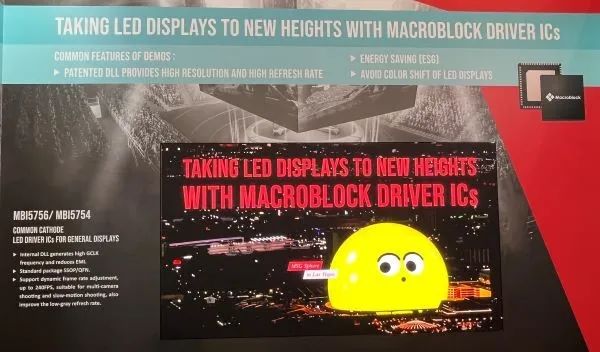

图3 MBI 5754/MBI 5756是通用显示器的共阴极驱动IC，MBI 5756是MBI 5754的升级版。
演示3：MBI 5780
MBI 5780是一款适用于0.4mm-1.2mm超精细间距显示器的共阴极驱动IC。电流精度控制在± 1%以内。它内置20个MOSFET/ 90扫描，具有扫描共享架构。这三个特性使MBI 5780能够支持迷你/微型LED显示屏。MBI 5780还具有死像素隔离II，以防止LED视觉问题，如故障LED引起的交叉效应，以及LED短路引起的毛虫问题。MBI 5780是AEC-Q100汽车可靠性认证的候选产品，是车载显示器的理想选择。除了满足当前车载显示器的强劲需求和尺寸扩展趋势外，MBI 5780还具有在高或低环境光下提供清晰文本或图像细节的优势。
MBI 5780是一款适用于0.4mm-1.2mm超精细间距显示器的共阴极驱动IC。电流精度控制在± 1%以内。它内置20个MOSFET/ 90扫描，具有扫描共享架构。这三个特性使MBI 5780能够支持迷你/微型LED显示屏。MBI 5780还具有死像素隔离II，以防止LED视觉问题，如故障LED引起的交叉效应，以及LED短路引起的毛虫问题。MBI 5780是AEC-Q100汽车可靠性认证的候选产品，是车载显示器的理想选择。除了满足当前车载显示器的强劲需求和尺寸扩展趋势外，MBI 5780还具有在高或低环境光下提供清晰文本或图像细节的优势。

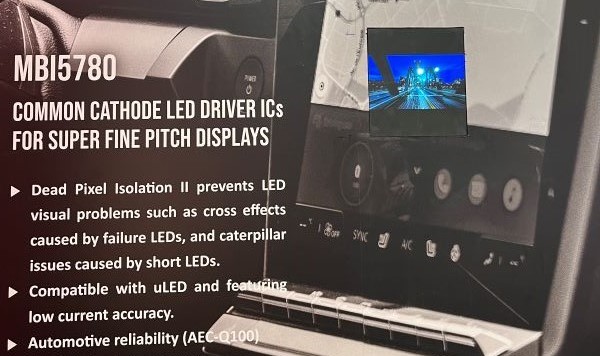

图4 MBI 5780支持迷你/微型LED显示屏。
共阴极LED显示屏可在保持图像质量的同时保存能耗。它给企业经营者带来的最直接和最显著的好处是减少投资成本和降低运营成本，包括：
1)降低LED显示屏的功耗
2)减少显示器的热量和功耗，避免元件的颜色偏移和老化，从而延长显示器的使用时间。
疫情过后，LED显示屏行业正在向不同于以往的新商业模式转型。Macroblock不断追求品质创新和卓越，专注于LED显示屏驱动IC，并期望自己引领LED显示屏达到新的高度。
