H10-C321FOB2WYA/5M

制造商： QILSTE
封装： SMD
描述：橙色+白色 3.0*1.0*2.1
RoHs状态： RoHS Compliant

下载PDF

产品说明

H10-C321FOB2WYA-5M

1、产品描述/ Features

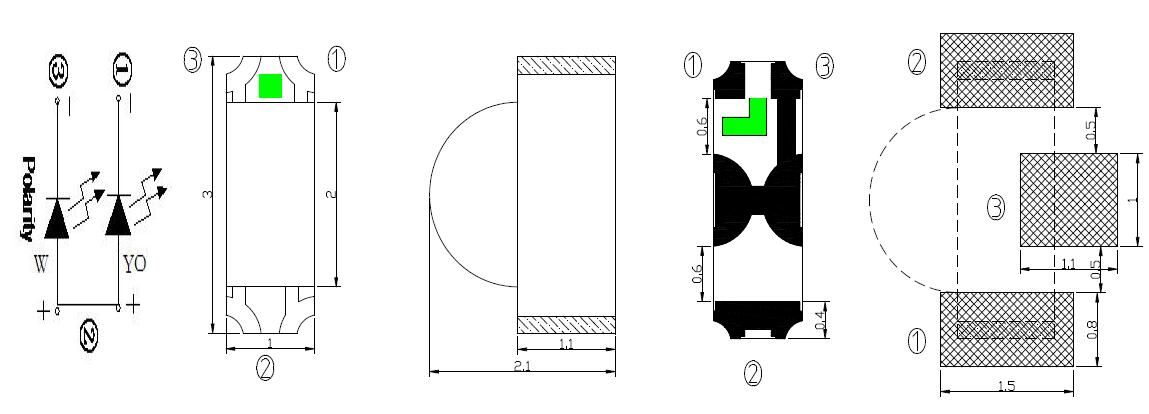

 外观尺寸/ Package ( L/W/H ) : 3.0x1.0x2.1mm

颜色/ Color: 高亮橙光、白光/ Ultra Bright Orange/White Color

胶体/ Lens: 黄色弧形胶体/ Yellow Diffuse Arcs Mold

EIA规范标准包装/ EIA STD Package
环保产品，符合ROHS要求/ Meet ROHS, Green Product
防潮等级:Level 3 / Moisture sensitivity: Level 3

适用于SMT组装和焊接工艺制程/ Compatible With SMT Assembly and solder process

4、最大绝对额定值/ Absolute Maximum Ratings （Ta=25℃）

参数

Parameter

符号

Symbol

最大额定值

Rating

单位

Unit

消耗功率

Power Dissipation

最大脉冲电流/ Peak Forward Current (1/10 占空比, 0.1ms 脉宽)

IFP

正向直流工作电流

DC Forward Current

反向电压

Reverse Voltage

工作环境温度

Operating Temperature Range

Topr

-30°C ~ + 85°C

存储环境温度

Storage Temperature Range

Tstg

-40°C ~ + 90°C

焊接条件

Soldering Condition

Tsol

回流焊/ Reflow soldering : 260°C ，10s 手动焊/ Hand soldering : 300°C ，3s

抗静电能力

Electrostatic Discharge

ESD

2000

5、光电参数/ Electrical Optical Characteristics （Ta=25℃）

参数 Parameter	符号 Symbol	颜色 Color	最小值 Min.	代表值 Typ.	最大值 Max.	单位 Unit	测试条件 Test Condition
光强 Luminous Intensity	IV	YO	--	35	--	mcd	IF = 5mA
光强 Luminous Intensity	IV	W	--	285	--	mcd	IF = 5mA
半光强视角 Viewing Angle	2θ1/2	---	---	120	---	deg	IF = 5mA
主波长 Dominant Wavelength	λd	YO	600	---	610	nm	IF = 5mA
峰值波长 Peak Wavelength	λp	YO	---	615	---	nm	IF = 5mA
半波宽 Spectral Line Half-Width	Δλ	YO	---	20	---	nm	IF = 5mA
色温 Color Temperature	CCT	W	---	11000	---	K	IF = 5mA
色坐标 CIE 1931 Coordinate	X/Y	W	---	X:0.27 Y:0.27	---	---	IF = 5mA
正向电压 Forward Voltage	VF	YO	1.8	---	2.4	V	IF = 5mA
正向电压 Forward Voltage	VF	W	2.6		3.2	V	IF = 5mA
反向电流 Reverse Current	IR	YO	---	---	5	μA	VR = 5V
反向电流 Reverse Current	IR	W	---	---	5	μA	VR = 5V
