WS2813A-V1
- 制造商： 华彩威
- 封装： 5050-6Pins
- 描述： 内置IC幻彩RGB
- RoHs状态： RoHS Compliant
产品说明
主要应用领域
● 消费性电子产品领域；
● LED灯饰亮化领域；
● 电脑及周边设备\游戏设备\各种电器设备领域。
机械尺寸（单位mm）

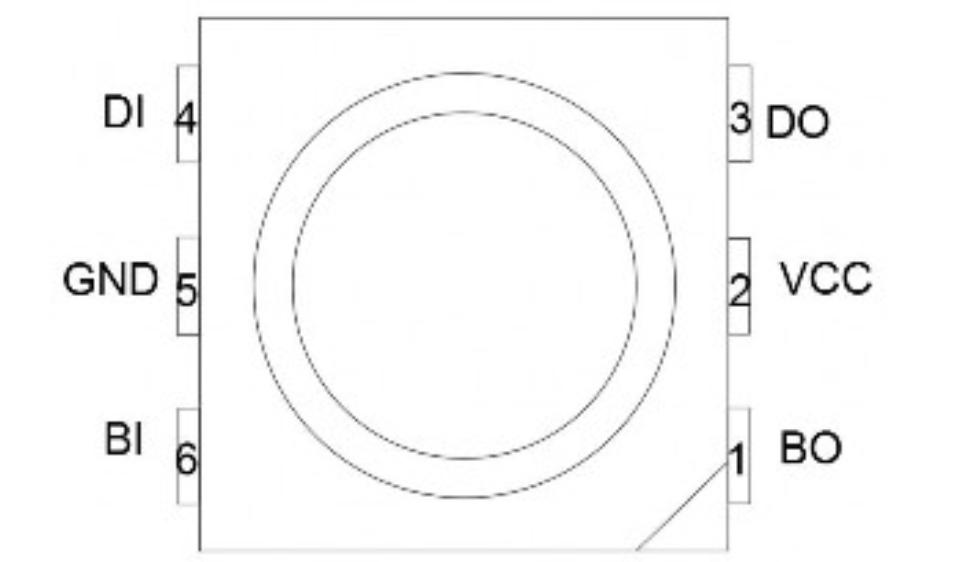

引出端排列
引脚功能
|
序号 |
符号 |
管脚名 |
功 能 描 述 |
|
1 |
BO |
辅数据输出 |
辅助数据信号输出脚 |
|
2 |
VCC |
电源 |
LED 供电脚 |
|
3 |
DO |
主数据输出 |
控制数据信号输出脚 |
|
4 |
DIN |
主数据输入 |
控制数据信号输入脚 |
|
5 |
GND |
地线 |
信号接地和电源接地脚 |
|
6 |
BIN |
辅数据输入 |
辅助数据信号输入脚 |
最大额定值（如无特殊说明，TA=25℃，VSS=0V）
|
参数 |
符号 |
范围 |
单位 |
|
电源电压 |
VCC |
+3.7~+5.3 |
V |
|
逻辑输入电压 |
VI |
-0.3V～VDD+0.7V |
V |
电气参数（如无特殊说明，TA=25℃，Vcc=5V，VSS=0V）
|
参数 |
符号 |
最小 |
典型 |
最大 |
单位 |
测试条件 |
|
输入电流 |
II |
—— |
—— |
±1 |
µA |
VI=VDD/VSS |
|
高电平输入 |
VIH |
0.7VDD |
—— |
VDD+0.7V |
V |
DIN |
|
低电平输入 |
VIL |
-0.3V |
—— |
0.7V |
V |
DIN |
开关特性（TA=25℃，VCC=5V，VSS=0V）
|
参数 |
符号 |
最小 |
典型 |
最大 |
单位 |
测试条件 |
|
传输延迟时间 |
tPLZ |
—— |
—— |
300 |
ns |
CL=15pF, DIN→DOUT, RL=10KΩ |
|
下降时间 |
tTHZ |
—— |
—— |
120 |
µs |
CL=300pF, OUTR/OUTG/OUTB |
|
输入电容 |
CI |
—— |
—— |
15 |
pF |
—— |
LED 特性参数
|
参数 |
符号 |
颜色 |
静态电流：<0.6mA |
测试条件DC=5V |
|
|
典型值/范围 |
单位 |
工作电流) |
|||
|
发光强度 |
IV |
Red |
480 |
mcd |
16mA |
|
Green |
1500 |
||||
|
Blue |
320 |
||||
|
波长 |
λd |
Red |
620-625 |
nm |
16mA |
|
Green |
515-525 |
||||
|
Blue |
465-475 |
||||
